Å støpe et solid fundament er det mest kritiske enkeltelementet i ethvert byggeprosjekt. Enten du skal sette opp et nytt tilbygg, en garasje, en hytte eller en hel tomannsbolig, vil kvaliteten på fundamentet avgjøre byggets levetid, stabilitet og motstandsdyktighet mot fukt og setningsskader. Profesjonell utførelse av støping av såle sikrer at de enorme kreftene fra snølaster, vind og selve bygningsmassen fordeles jevnt ned i grunnen uten at det oppstår sprekker eller strukturelle deformasjoner.
Feil i fundamentet står for en betydelig andel av byggskader i Norge, noe som kan koste huseiere over 100 000 kroner å utbedre i etterkant. For å unngå slike kostbare overraskelser er det avgjørende å forstå hvordan grunnarbeid, isolering, armering og betongteknologi spiller sammen for å skape en varig og fuktsikker konstruksjon.
Grunnmuren for suksess: Hva innebærer støping av såle?
Begrepet støping av såle refererer til prosessen der man etablerer en horisontal, armert betongplate som fungerer som det direkte grensesnittet mellom grunnen og selve bygget. Dette kalles ofte en "plate på mark". En slik konstruksjon har tatt over for eldre metoder med dype kjellere eller enkle ringmurer på uisolerte masser, fordi den gir en langt mer energieffektiv og fuktsikker løsning som tilfredsstiller moderne energikrav (TEK17).
Når vi utfører en profesjonell gulvstøping, designer vi en flerlagskonstruksjon. Hvert lag har en spesifikk teknisk funksjon. Underst ligger de drenerende og bærende massene, etterfulgt av varmeisolering som forhindrer varmetap ned i bakken. Over isolasjonen legges en fuktsperre eller radonsperre, før armeringsnettet monteres og omsluttes av flytende betong av riktig fasthetsklasse.
En korrekt støpt såle må dimensjoneres etter byggets tiltenkte bruk. En boligsåle skal bære alt fra skillevegger, etasjeskillere, baderomsinnredninger og takkonstruksjoner, til dynamiske laster som møbler og beboere. Dersom grunnen under sålen svikter, eller hvis betongsålen er for tynn eller mangler armering, vil det oppstå strekkrefter som betongen alene ikke kan håndtere. Siden betong har ekstremt høy trykkfasthet, men svært lav strekkfasthet, vil mangelfull armering raskt føre til gjennomgående sprekker som svekker hele byggets strukturelle integritet.
Forarbeid og grunnforhold før støping av såle
Før den første betongbilen kan bestilles, må det gjøres et omfattende kartleggings- og forberedelsesarbeid på byggeplassen. Grunnforholdene i Norge varierer voldsomt, fra solid fjell og stabile morenemasser til setningsfarlig leire, silt og myr. Å hoppe over en grundig undersøkelse av grunnen kan få katastrofale følger.
Forarbeidet starter alltid med utgraving. Det øverste jordlaget, også kalt matjorden, inneholder organiske materialer som vil råtne og komprimeres over tid. All matjord og ustabile masser må derfor graves bort til man når fast fjell eller bæredyktige masser. Hvis det graves for dypt, må det fylles opp igjen med komprimerte, ikke-telefarlige masser som pukk og grus.
I Bergen krever de fuktige grunnforholdene ekstra fokus på drenerende masser under sålen for å unngå telehiv. Nedbørsmengdene i vestlandsregionen gjør at vannet må ledes raskt og effektivt bort fra konstruksjonen. Dersom vann blir stående i massene under sålen når frosten setter inn, vil vannet utvide seg med omtrent ni prosent. Denne ekspansjonen skaper et enormt oppoverrettet trykk – kjent som telehiv – som enkelt kan løfte og knekke en uarmert eller svakt dimensjonert betongplate.
For å forhindre dette må det etableres en kapillærbrytende pute av pukk under isolasjonen. Pukkens kornstørrelse (for eksempel 8/16 eller 16/22 mm) sikrer at vann ikke kan stige oppover ved hjelp av kapillærkrefter, slik det gjør i fine masser som sand og leire. I tillegg må det legges drensrør rundt hele fundamentets omkrets. Disse rørene skal ha fall bort fra bygget og lede vannet til en godkjent resipient eller overvannshåndtering.
Det er også viktig å skille mellom de ulike grunntypene:
- Fjellgrunn: Gir fantastisk bæreevne, men krever ofte sprengning, kiling eller avretting med betong for å skape et flatt plan.
- Leire: Er svært setningsfarlig. Her må det gjøres geotekniske beregninger, og det er kritisk å unngå å grave dypere enn nødvendig for ikke å forstyrre den naturlige stabiliteten i leirlagene.
- Sand og grus: Er generelt godt drenerende og stabile masser, forutsatt at de komprimeres skikkelig med en tung vibrasjonsplate (hoppetusse).
Trinn-for-trinn-gjennomgang av støpeprosessen
Selve prosessen med støping av såle krever militær presisjon og god koordinering. Når betongbilen ankommer byggeplassen, har man begrenset tid før herdeprosessen starter. Her er den faglige oppskriften på hvordan vi bygger opp en holdbar plate på mark fra bunnen av.

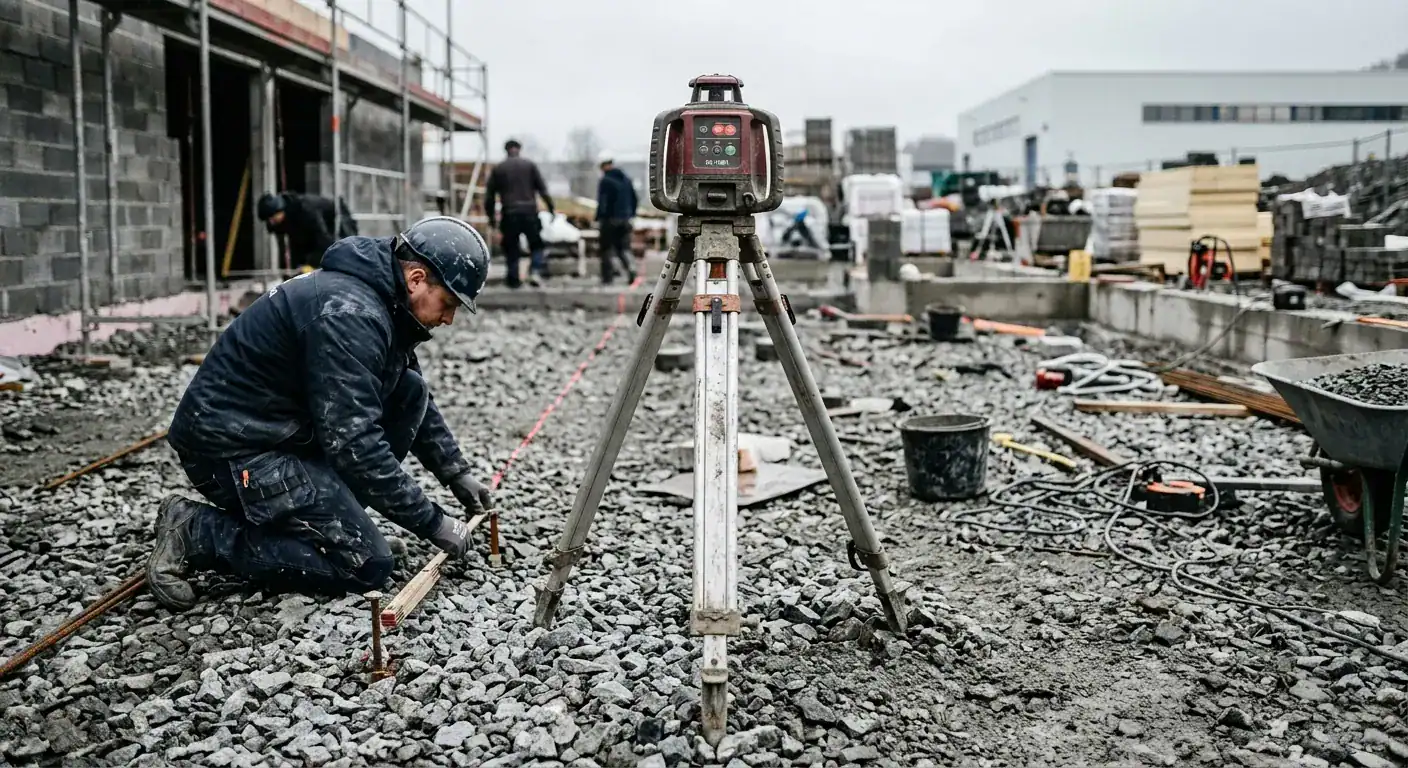

1. Utgraving og grovavretting
Først graves tomten ut til planlagt dybde. Det må tas høyde for tykkelsen på pukklaget (normalt minimum 20 cm), isolasjonslagene (ofte 20–30 cm i boliger) og selve betongplaten (10–12 cm). Bunnen av byggegropen grovavrettes, og det legges ut en fiberduk (separasjonsduk) i klasse 2 eller 3 for å hindre at pukken blander seg med de underliggende, finkornede massene over tid.
2. Etablering av drensledninger og bunnledninger
Før pukken fylles på, må alle rørgjennomføringer for avløp, vann og strøm legges ut. Disse må monteres med nøyaktig fall og festes godt, slik at de ikke forskyver seg under utfylling og komprimering av massene. Samtidig legges drensrørene rundt fundamentets utside.
3. Utlegging og komprimering av pukk og grus
Det fylles på med vaskede, kapillærbrytende steinmasser (pukk). Massene må legges ut i lag på maksimalt 20–30 centimeter av gangen, og hvert lag må komprimeres grundig med en tung vibratorplate. Hvis komprimeringen gjøres for raskt eller med for lett utstyr, vil det oppstå mikrosegmentering og fremtidige setninger som kan skade betongplaten.
4. Oppsetting av forskaling eller ringmurselementer
Forskalingen bestemmer sålens ytre grenser og geometri. I moderne bygging brukes ofte ferdige ringmurselementer av EPS (ekspandert polystyren) med en utvendig fibersementplate. Disse elementene fungerer både som forskaling under støpingen og som permanent varmeisolering og utvendig fasade på sokkelen etterpå. Elementene må rettes opp med laser, avstives ekstremt godt og sikres mot sidetrykk fra den tunge betongen.
5. Isolasjon og fuktsperre
Inne i forskalingen legges trykkfaste isolasjonsplater av EPS eller XPS i flere lag med forskjøvne skjøter (forbandt) for å unngå kuldebroer. For boliger kreves det vanligvis totalt 200–300 mm isolasjon for å tilfredsstille TEK17-kravene. På toppen av det øverste isolasjonslaget rulles det ut en godkjent radonsperre eller fuktsperre. Alle skjøter og rørgjennomføringer må tettes hermetisk med spesialtape og tetteguffe for å hindre innsig av den helsefarlige gassen radon fra grunnen.
6. Armering
Oppå radonsperren legges armeringen ut. Det brukes vanligvis prefabrikkerte armeringsnett (for eksempel K188 eller K257), som løftes opp fra underlaget ved hjelp av armeringsstoler av plast eller betong. Dette er kritisk: Armeringen har ingen funksjon om den blir liggende på bunnen av betongsålen. Den må ligge i den nederste tredjedelen av platen, men med tilstrekkelig betongoverdekning (minimum 3–4 cm) for å hindre korrosjon (rust) over tid. Ekstra armeringsstål (kamstål) legges rundt søylepunkter, under bærevegger og i hjørner der belastningen er størst.

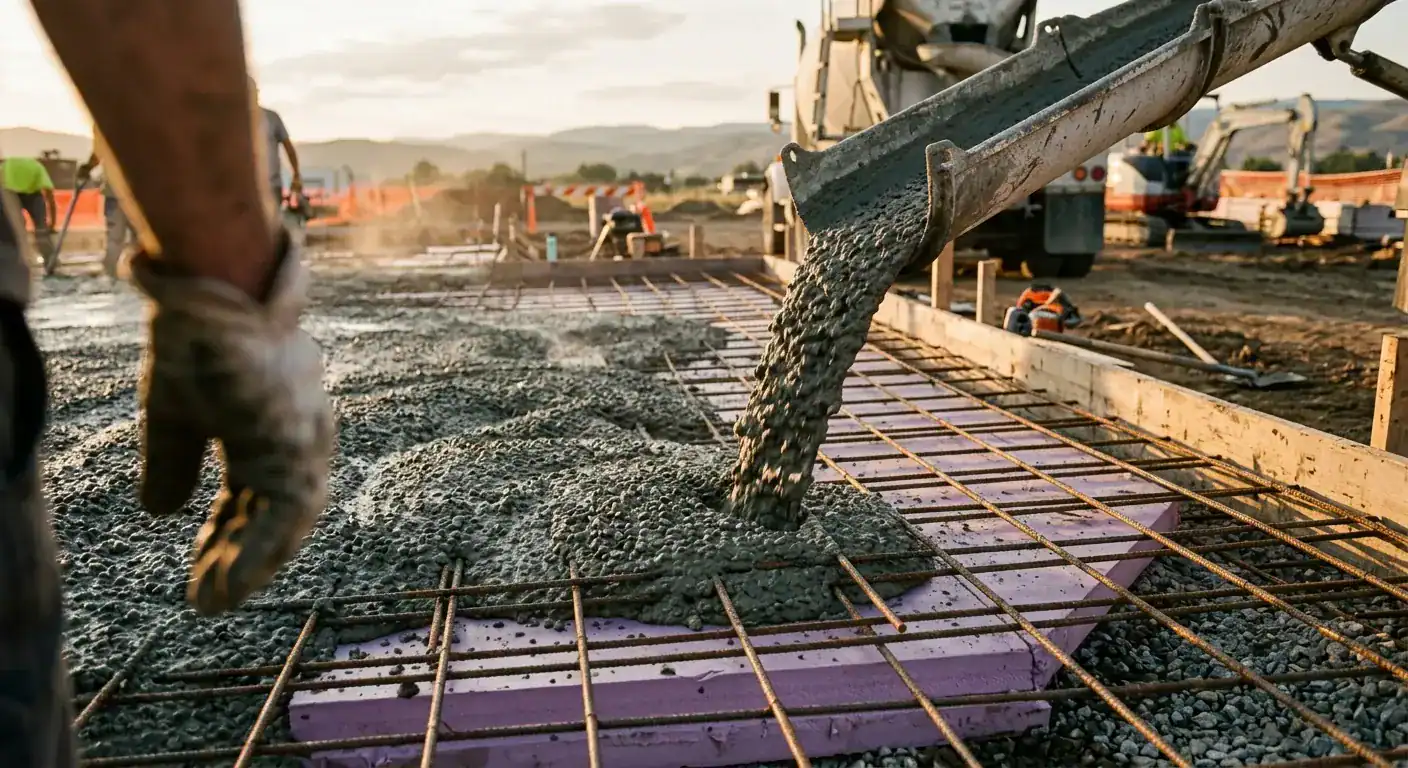

7. Støping med ferdigbetong
Når alt er kontrollert og godkjent, bestilles ferdigbetong fra blandeverket. Betongen leveres med betongbil og distribueres utover platen med renne, transportbånd eller betongpumpe. Under utstøpingen må betongen komprimeres kontinuerlig med en stavvibrator for å drive ut luftbobler og sikre at betongen omslutter all armering og fyller alle hjørner i forskalingen. Til slutt trekkes overflaten av til nøyaktig høyde ved hjelp av en lire eller en vibrasjonsbjelke, før den stålglattes eller kostes etter ønske når betongen har begynt å sette seg.
Viktige materialvalg: Betong, armering og isolasjon
Valg av materialer til en støpt såle handler ikke bare om å kjøpe "betong" og "isolasjon". Det finnes et bredt spekter av kvaliteter og fasthetsklasser som må tilpasses de spesifikke forholdene på byggeplassen og kravene i Eurocode 2 (standard for prosjektering av betongkonstruksjoner).
Ferdigbetong og fasthetsklasser
Ferdigbetong klassifiseres etter trykkfasthet og miljøklasse. For en vanlig såle på mark til boligformål benyttes normalt betong i fasthetsklasse B30 eller B35, med en synk (konsistens) tilpasset utstøpingsmetoden.
I tabellen under ser vi på de vanligste betongtypene som brukes til fundamentering og støpearbeid i Norge:
| Betongklasse | Typiske bruksområder | Egenskaper og fordeler |
|---|---|---|
| B20 (M90) | Enkle konstruksjoner, mindre boder, støttemurer med lav belastning. | Lavere fasthet, økonomisk, men ikke egnet for store laster eller tøffe miljøer. |
| B30 (M60) | Standard boligsåler, garasjegulv, ringmurer. | God allround betong med tilstrekkelig fasthet og god bestandighet mot moderat fukt. |
| B35 (M45) | Konstruksjoner med høye krav til tetthet, fuktbestandighet og slagstyrke. | Svært tett og sterk betong, ideell for tøffe klimaforhold, saltpåvirkning og store spenn. |
| Lavkarbonbetong | Miljøprofilerte prosjekter, moderne boliger og næringsbygg. | Redusert CO2-avtrykk ved at deler av sementen erstattes med f.eks. flyveaske eller slagg. Krever lengre herdetid. |
Isolasjonstyper: EPS vs. XPS
Valget mellom EPS (Expanded Polystyrene) og XPS (Extruded Polystyrene) styres av den mekaniske belastningen og fukteksponeringen.
- EPS (f.eks. EPS 80 eller EPS 150): Er den mest brukte isolasjonen under vanlige boligsåler. Tallet angir korttidstrykkfastheten i kN/m². For en vanlig bolig gir EPS 80 eller EPS 100 mer enn nok bæreevne for de jevnt herdede flatene.
- XPS (f.eks. XPS 300 eller XPS 400): Har en lukket cellestruktur som gjør at den nesten ikke absorberer vann, og den tåler ekstremt høye trykkbelastninger over lang tid (krypdeformasjon). XPS brukes derfor alltid under ringmursfoten, under punktlaster (bæresøyler), i fuktige områder, eller der sålen skal tåle tunge kjøretøy som i industri- eller større garasjeanlegg.
Armeringens fysikk
Armering av stål legges inn i betongen fordi stål og betong har nesten identisk temperaturutvidelseskoeffisient, men utfyller hverandres mekaniske svakheter. Betongen tar opp trykkreftene, mens stålet tar opp strekkreftene.
For en standard plate på mark brukes det vanligvis sveiset armeringsnett med trådtykkelse på 6 mm eller 8 mm og en maskevidde på 150 mm (K188 eller K257). I områder der det forventes konsentrerte laster, som under en peis eller en bærende skillevegg, må det legges inn ekstra armeringsstenger (kamstål, f.eks. Ø12 eller Ø16 mm) for å fordele kreftene ut i platen.
Forebygging av skader: Telehiv, fukt og radon
Et fundament skal ikke bare bære vekten av et hus; det skal også fungere som en effektiv barriere mot de ytre elementene i grunnen. De tre største truslene mot et sunt innemiljø og en stabil konstruksjon er telehiv, oppadstigende fukt og innsig av radongass.
Telehiv og frostsikring
Dersom du bygger på telefarlig grunn (leire, silt eller fin sand), er det helt avgjørende å hindre at frosten trenger ned under fundamentet. Frostsikring oppnås ved å kombinere tilstrekkelig gravedybde, utskifting av masser til telefri pukk og grus, og legging av markisolasjon (frostskjørt) som stikker ut på utsiden av ringmuren. Frostskjørtet utnytter jordvarmen fra grunnen under huset og hindrer kulden i å krype inn under sålekanten i kalde vintermåneder.
Kapillærbrytende sjikt mot fukt
Grunnvann og fuktighet i bakken vil naturlig søke oppover i finkornede masser. For å stoppe denne fuktvandringen må det etableres et kapillærbrytende lag med pukk som er minimum 150–200 mm tykt direkte under isolasjonen.
I tillegg beskytter vi betongen ved å legge en kraftig plastfolie (fuktsperre) mellom isolasjonslagene eller direkte under betongen. Dette forhindrer også at vannet i den nystøpte betongen dreneres ned i isolasjonen under utstøping, noe som ville ha svekket betongens herdeprosess og redusert den endelige fastheten. For prosjekter med spesielt fuktige soner, som for eksempel et våtrom eller vaskerom i første etasje, legger vi ekstra vekt på tette overganger og fuktbarrierer i samråd med gjeldende våtromsnormer.
Radonsikring i tråd med regelverket
Radon is en usynlig, luktfri, radioaktiv gass som dannes naturlig i berggrunnen (spesielt i granitt og alunskifer) og som kan forårsake lungekreft ved langvarig eksponering. I henhold til TEK17 skal alle nye bygg beregnet for varig opphold ha radonsperre (radonmembran) og tiltak for å kunne trykkutligne grunnen (radonbrønn).
Radonsperren deles inn i tre bruksgrupper (A, B og C) basert på hvor i konstruksjonen den monteres:
- Bruksgruppe A: Membranen legges ubeskyttet på avrettet pukklag under isolasjonen. This krever en ekstremt tykk og slitesterk sveisbar membran som tåler røff mekanisk påkjenning.
- Bruksgruppe B: Membranen legges mellom isolasjonslagene. Dette er den vanligste løsningen i dag, da isolasjonen beskytter membranen mot punktering fra skarpe steiner under støpingen.
- Bruksgruppe C: Membranen legges oppå det øverste isolasjonslaget, rett under betongen. Her må man være spesielt forsiktig under utlegging av armering, slik at armeringsstoler eller ståltråd ikke stikker hull på sperren.
Skjøter må utføres med godkjent klebebånd, og alle rørgjennomføringer for kloakk, vann og strøm må tettes med spesialmansjetter og radonfugemasse for å sikre en 100 % lufttett konstruksjon.
Hva koster støping av såle? Prisfaktorer
Prisen på støping av såle varierer betydelig basert på en rekke faktorer knyttet til tomtens topografi, grunnforhold, tilgjengelighet og byggets kompleksitet. For å gi et realistisk bilde av kostnadene, må prosjektet deles opp i grunnarbeid (graving, transport, drenering) og selve betong- og tømrerarbeidet med forskaling, isolering, armering og støping.
Her er de viktigste faktorene som påvirker totalprisen på prosjektet:
- Grunnforhold og behov for sprengning: Dersom tomten består av fjell som må sprenges bort, eller leirmasser som krever omfattende masseutskifting og geoteknisk prosjektering, vil dette øke kostnadene betydelig sammenlignet med en tomt som ligger på stabil grusgrunn.
- Tilgjengelighet for maskiner: Kan store gravemaskiner, lastebiler og betongbiler kjøre helt frem til byggegropen? Hvis betongen må pumpes over lange avstander (over 30 meter), påløper det ekstra leiekostnader for spesialpumper.
- Sålens form og geometri: En kvadratisk eller rektangulær såle med fire hjørner er langt raskere og rimeligere å forskale og støpe enn en såle med mange vinkler, buer, nivåforskjeller eller integrerte støttemurer.
- Tykkelse og armeringsmengde: En såle til een vanlig enebolig eller et tilbygg krever mindre betong og stål enn en såle som skal bære en stor garasje med tunge punktlaster eller industrimaskiner.
- Infrastruktur i sålen: Skal det legges rør for vannbåren varme i sålen før støping? Dette krever ekstra planlegging, materialer og arbeidstimer fra rørlegger, men gir fantastisk oppvarmingskomfort i det ferdige bygget.
Skal du bygge nytt eller utvide boligen? Kontakt oss for en befaring av ditt prosjekt, og få et uforpliktende tilbud på grunnarbeid og støping som sikrer at ditt prosjekt starter på trygg og solid grunn.
Profesjonelt utført grunnarbeid sikrer varige verdier
Å støpe en betongsåle er en irreversibel prosess. Når betongen først er herdet, er det ekstremt dyrt og tidkrevende å rette opp feil som skjeve høyder, mangelfull isolasjon, glemte rørgjennomføringer eller feilplassert armering. Å overlate dette arbeidet til ufaglærte, eller å forsøke å gjøre alt selv uten tilstrekkelig erfaring og verktøy, innebærer en enorm økonomisk risiko.
Ved å velge en etablert fagbedrift med nødvendige sertifiseringer og mesterbrev, sikrer du deg mot fremtidige setningsskader og fuktproblemer. Som totalentreprenør i Bergen har Murmester Eirik Hansen AS lang erfaring med å håndtere de utfordrende vestlandske grunnforholdene. Vi besitter den faglige kompetansen som kreves for å utføre nøyaktige beregninger, velge riktige betongkvaliteter og sørge for at alle krav til fuktsikring, radonsperre og bæreevne blir tilfredsstilt i henhold til gjeldende forskrifter.
Enten du planlegger oppføring av en ny bolig i mur, et solid tilbygg, en garasje, eller du skal i gang med en mer omfattende rehabilitering av eksisterende bygningsmasse, tar vi hånd om hele prosessen fra de første gravearbeidene til den ferdige, stålglattede betongflaten står klar. Vi kombinerer tradisjonelt murerhåndverk med moderne prosjektledelse for å levere et resultat du kan stole på i generasjoner.
